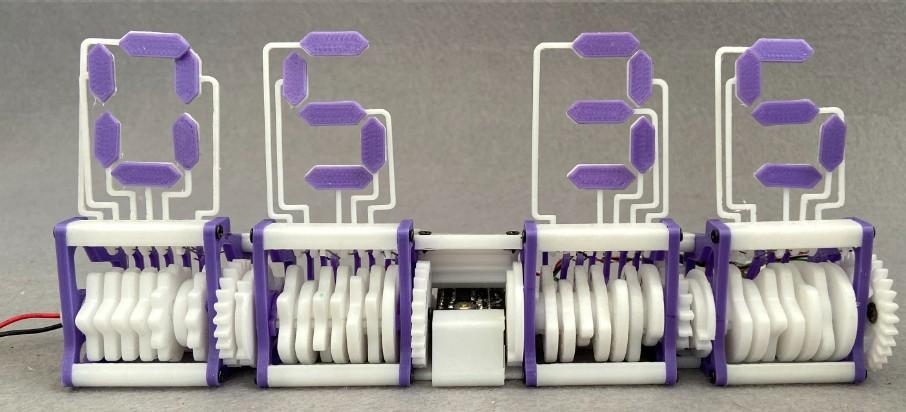

时钟由 7 个部分组成,由七个凸轮驱动。凸轮推动从动件,而从动件又在适当的时刻抬起这些部分以显示所需的数字。这些模块成对工作。整个时钟由一个attiny 84和两个a4988步进驱动器驱动。第一个模块由 15 毫米齿轮步进电机驱动,每 1 分钟转动一次。在模块旋转一整圈后,第二个模块由传动齿轮驱动。第三个模块再次由步进电机驱动,步进电机每隔一小时转动一次,然后在 10 点和 12 点时转移到第四个模块。
这些模块成对运行,更容易调整时间。时间通过时钟中心的两个按钮进行调整。时钟的整体尺寸为 191 X 52 X 84 毫米或 7.5 x 2 x 3.3 英寸
电路板:
注意比例:
调整时间:
组成
1×律师84
2×a4988电源管理 IC/运动、电机和伺服控制
2×15mm减速步进电机
3×a3144霍尔传感器
项目日志
该原型使用了 4 个具有复杂结转机制的模块,因此整个时钟只需一个电机和一个电机驱动器即可运行,从而使电子设备简单而紧凑。但这使得调整时间变得非常缓慢和乏味。因此,这种方法被放弃,转而采用更简单的方法,即使用 2 个电机和 2 个驱动器。
