LCOS小投影 Hx7033驱动板电路图
HX7033 LCOS屏幕驱动板（HX7033_Board.zip）资源分享与技术参数解析
本文提供HX7033 LCOS屏幕驱动板相关资源及核心技术参数，方便电子爱好者、硬件开发人员获取备用资源并快速了解硬件特性，助力项目开发效率提升。
一、HX7033_Board.zip资源说明
1. 资源获取与用途
资源文件：HX7033_Board.zip（含HX7033驱动板硬件设计参考图、基础驱动调试资料、接口定义文档等）
资源来源：论坛付费下载，现分享至此处作为个人备用，同时开放给有需要的开发者、电子爱好者直接取用，无需二次付费。
适用场景：HX7033 LCOS屏幕的硬件适配、驱动程序开发、项目原型调试等场景，尤其适合新手入门级LCOS屏幕开发需求。
二、HX7033 LCOS屏幕核心技术参数
以下为HX7033 LCOS屏幕实测与官方参数结合的关键信息，帮助用户快速判断是否匹配项目需求：
| 参数类别 | 具体内容 |
|---|---|
| 屏幕分辨率 | 320x240（入门级分辨率，适合简易控制界面、小型显示终端等对精度要求不高的场景） |
| 驱动难度 | 驱动逻辑简单，无需额外初始化操作，仅需制作转接板即可实现信号与电源正常连接 |
| 接口类型 | 默认上电配置为RGB666接口（红、绿、蓝三通道各6位色深，兼顾显示效果与硬件适配难度） |
| 背光与光源 | 单颗白色背光LED，亮度中等；采用Himax（奇景光电）专利白光技术，区别于传统三原色LCOS屏幕 |
| 像素技术 | Delta RGB像素架构，通过屏幕表面滤色膜实现彩色显示，简化硬件设计的同时保证基础色彩表现 |

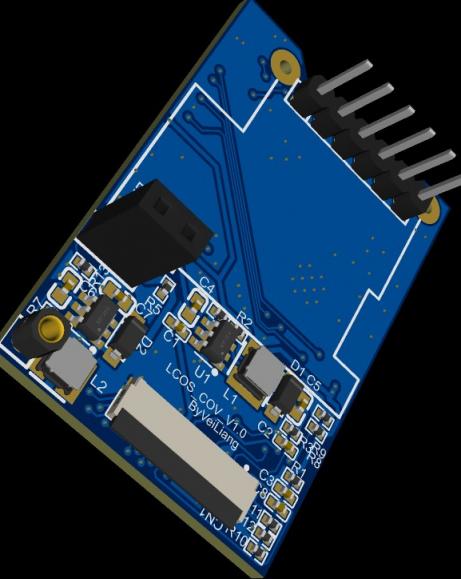

三、HX7033屏幕实物参考图
以下为HX7033 LCOS屏幕及驱动板实物图，便于用户核对硬件外观、接口形态，避免采购/适配偏差：
四、资源使用建议
适配前提：确认项目硬件接口支持RGB666，若为RGB565等其他接口，需在转接板设计时增加信号转换电路（如电阻分压、逻辑芯片转换）。
背光调节：若对亮度有更高需求，可在背光电路中串联1kΩ可调电阻，实现亮度手动调节（注意：LED额定电流需≤20mA，避免过载损坏）。
资料补充：若需HX7033驱动代码（51单片机/STM32版本）、转接板PCB设计文件，可在评论区留言，后续将补充相关扩展资源。
